Comprendre le NPSH pour éviter la cavitation de votre pompe
Une pompe peut être correctement sélectionnée en débit et en pression, mais subir de mauvaises conditions d’aspiration, susceptibles de provoquer la vaporisation locale du liquide.
Le NPSH permet de vérifier que la pression à l’entrée de la pompe reste suffisante pour éviter la formation de bulles de vapeur.

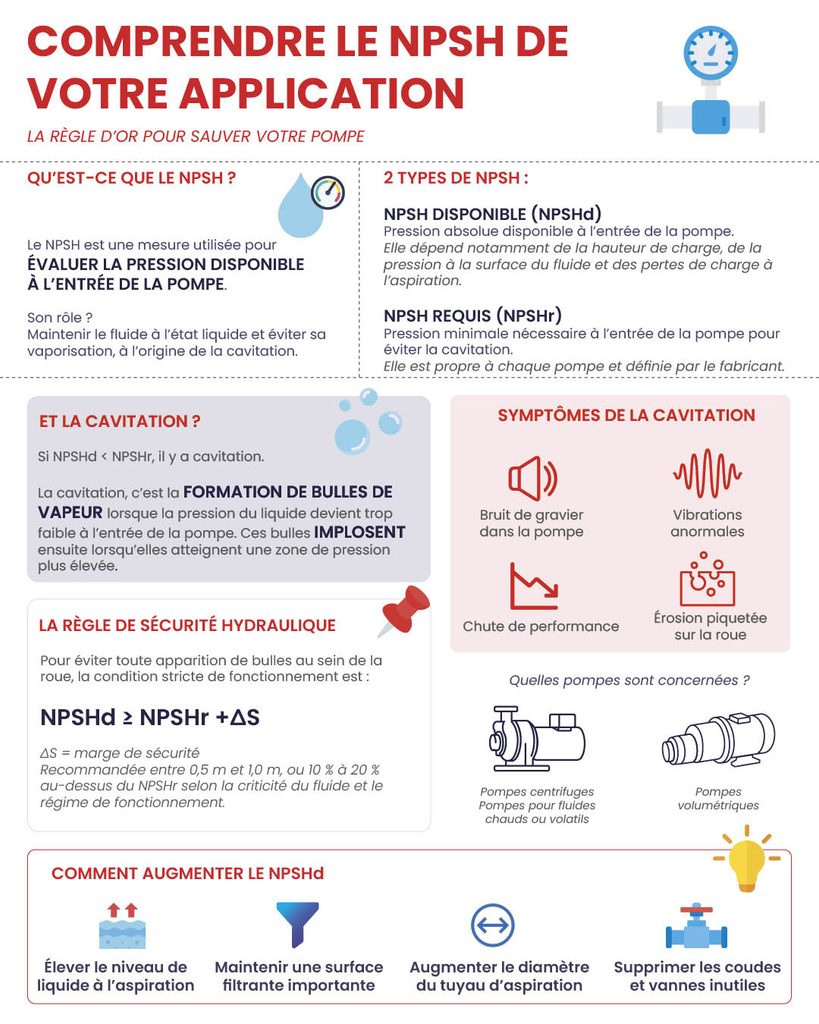

Dans cet article, une infographie accompagnée d’explications détaillées vous aidera à mieux comprendre les facteurs qui influencent le NPSH et les solutions à prévoir dès la conception de votre installation.
1. Qu’est-ce que le NPSH ?
Le NPSH, ou Net Positive Suction Head, représente la marge de pression disponible lorsque le fluide arrive dans la pompe, avant qu’il ne commence à se vaporiser.
Son rôle est simple : maintenir le produit à l’état liquide. Si la pression devient trop faible, une partie du fluide peut se transformer localement en vapeur. C’est à ce moment que le risque de cavitation apparaît.

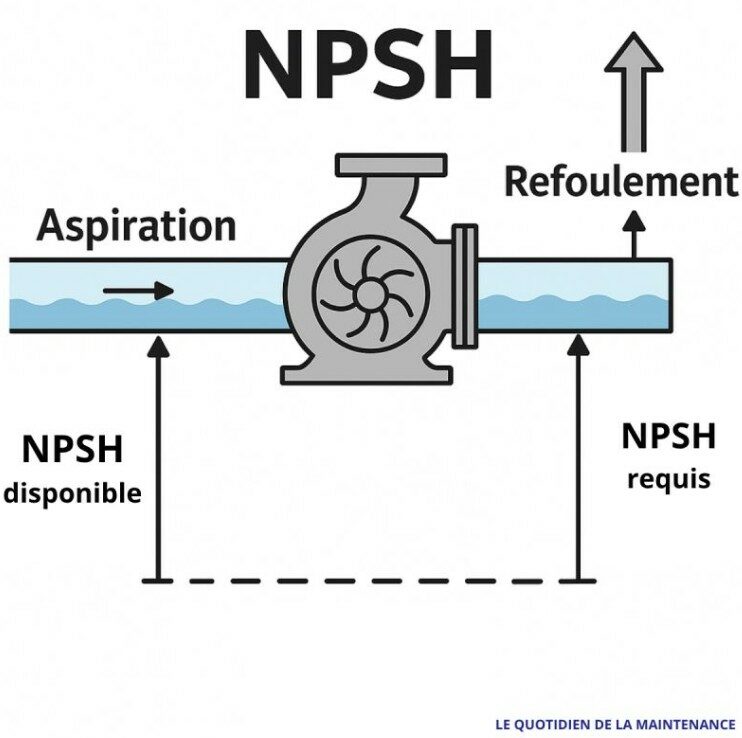

2. NPSH disponible et NPSH requis : quelle différence ?
Il existe deux valeurs à comparer :
- Le NPSH disponible (NPSHd ou NPSHa) correspond à ce que l’installation fournit réellement à l’entrée de la pompe. Il dépend du niveau dans la cuve, de la pression à la surface du fluide et des pertes de charge, c’est-à-dire des baisses de pression provoquées par la tuyauterie et ses accessoires.
- Le NPSH requis (NPSHr) correspond au minimum demandé par la pompe pour fonctionner sans cavitation. Cette valeur est indiquée par le fabricant et évolue selon le modèle et le débit demandé.
LA RÈGLE ESSENTIELLE : NPSHd > NPSHr
Avec une marge de sécurité adaptée à l’application. Cette marge permet d’absorber les variations réelles du procédé, comme une baisse du niveau dans la cuve ou l’encrassement progressif d’un filt
3. Que se passe-t-il lorsque le NPSH est insuffisant ?
Lorsque la pression devient trop faible à l’entrée de la pompe, des bulles de vapeur se forment dans le liquide. Elles disparaissent brutalement lorsque la pression remonte à l’intérieur de la pompe. Ce phénomène, appelé cavitation, peut provoquer un bruit de graviers, des vibrations, une baisse de performance et une détérioration de la roue.
Le NPSH concerne surtout les pompes centrifuges, mais les pompes volumétriques peuvent également rencontrer des difficultés lorsque l’aspiration est trop restrictive.
Les fluides chauds ou volatils demandent une attention particulière, tout comme les installations comprenant une longue conduite ou de nombreux accessoires avant la pompe.
4. Quelles installations sont concernées ?
Le NPSH est particulièrement important pour les pompes centrifuges, mais concerne aussi les pompes volumétriques soumises à une aspiration défavorable.
Les fluides chauds ou volatils demandent une vigilance accrue, car leur pression de vapeur est plus élevée. Une installation alimentée depuis une cuve basse, avec une conduite longue ou étroite, présente également moins de marge à l’aspiration..
COMMENT AMÉLIORER LE NPSHd ?
L’objectif est d’amener plus facilement le fluide jusqu’à la pompe et de limiter les obstacles sur son parcours.
- Élever le niveau du liquide à l’aspiration augmente la pression disponible à l’entrée de la pompe.
- Prévoir une surface filtrante suffisamment grande évite que le filtre ou la crépine ne freine excessivement le passage du fluide. Un filtre trop petit ou encrassé augmente les pertes de charge et réduit le NPSHd.
- Augmenter le diamètre de la conduite d’aspiration réduit la vitesse du fluide et les pertes de charge.
- Supprimer les coudes et les vannes inutiles limite les résistances avant la pompe.
Une seule modification ne suffit pas toujours : la cuve, la tuyauterie, le fluide et le débit doivent être étudiés ensemble.
Pourquoi faire appel à un fournisseur qualifié ?
Le NPSH disponible doit être calculé à partir des conditions du site. Le NPSH requis se lit ensuite au point de fonctionnement prévu sur la courbe du fabricant.
Dans le cadre d’un projet neuf ou du remplacement d’un équipement, POMPES AB croise les données du fluide, de l’aspiration et du fonctionnement attendu pour orienter le choix de la pompe.
Dans le cadre d’un projet d’achat ou de remplacement, POMPES AB aide ses clients à qualifier leur besoin : nature du fluide, viscosité, température, débit, pression et toutes les contraintes du procédé. Ces informations permettent de proposer une technologie de pompe cohérente et, selon l’application, les accessoires nécessaires à sa protection ou à son fonctionnement.
Vous avez un projet de pompage ou devez remplacer un équipement ? Présentez à POMPES AB votre fluide, les performances recherchées et vos conditions d’utilisation afin d’identifier une solution adaptée.
