Une pompe industrielle peut sembler fonctionner normalement alors que ses composants subissent déjà une usure accélérée. Une température qui augmente, un bruit inhabituel ou une perte de débit ne sont pas toujours de simples écarts de fonctionnement : ils peuvent révéler un réglage inadapté ou une installation mal conçue.
Sur le terrain, quatre erreurs reviennent régulièrement : la marche à sec, un mauvais réglage de l’alimentation en air, la cavitation et une vitesse excessive sur une pompe péristaltique.
Leurs effets ne sont pas toujours immédiats. Ils peuvent néanmoins dégrader les pièces d’usure, réduire les performances de la pompe et finir par provoquer un arrêt non planifié. Voici comment les reconnaître et, surtout, comment les éviter.

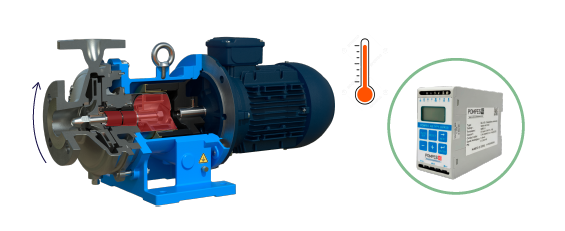

1. Laisser la pompe fonctionner à sec
Le fluide pompé ne sert pas uniquement à être transféré. Selon la technologie, il peut également contribuer au refroidissement ou à la lubrification de certains composants. Lorsque l’alimentation en produit disparaît, la pompe continue parfois à fonctionner sans que l’opérateur ne le remarque immédiatement. En l’absence de fluide, l’échauffement peut être rapide et entraîner une dégradation prématurée des composants internes.
Les conséquences varient selon la technologie : détérioration d’une garniture mécanique, échauffement des surfaces en contact, déformation d’un élément élastomère ou perte d’étanchéité. Certaines pompes acceptent la marche à sec dans des conditions précises, tandis que d’autres ne la tolèrent pas.
Il est donc indispensable de vérifier la notice du fabricant et les limites propres à l’équipement. Il faut également rechercher la cause du manque de fluide : cuve vide, vanne fermée, conduite obstruée, désamorçage ou rupture d’alimentation. La bonne pratique consiste à détecter la baisse de charge avant que l’échauffement n’endommage la pompe.
NOS CONSEILS
Un dispositif anti-marche à sec, tel qu’un contrôleur de charge moteur correctement paramétré, peut surveiller le fonctionnement et commander l’arrêt de la pompe lorsqu’une situation anormale est détectée. Son efficacité dépend toutefois du réglage des seuils, du point de fonctionnement et des variations normales du procédé.

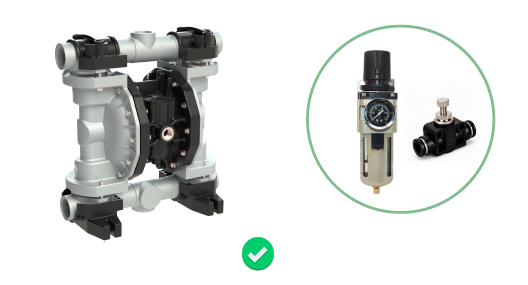

2. Mal régler la pression ou le débit d’air
Cette erreur concerne plus particulièrement les pompes pneumatiques à membranes. Leur mouvement repose sur l’air comprimé qui déplace alternativement les membranes. Augmenter la pression d’air ou accélérer la cadence ne constitue donc pas une réponse adaptée à chaque manque de débit.
Une alimentation en air excessive ou mal maîtrisée peut rendre le fonctionnement instable et solliciter inutilement les membranes, les billes et les sièges. Une pression trop élevée peut accélérer les cycles sans laisser au fluide le temps d’entrer correctement dans la pompe, notamment lorsque le produit est visqueux ou que les conditions d’aspiration sont défavorables. À l’inverse, une pression insuffisante peut empêcher la pompe de vaincre la contre-pression du réseau.
Le réglage doit tenir compte du débit recherché, de la pression de refoulement, de la viscosité du produit, du diamètre des canalisations et de la configuration de l’installation.
NOS CONSEILS
Le filtre régulateur et le limiteur de débit permettent de maîtriser séparément la qualité de l’air, sa pression et la cadence de fonctionnement.
3. Ignorer le phénomène de cavitation
La cavitation apparaît lorsque la pression locale du fluide devient suffisamment faible pour former des bulles de vapeur, qui s’effondrent ensuite dans des zones de pression plus élevée. Dans une pompe, ce phénomène peut se manifester par un crépitement, des vibrations, une baisse de performance ou un fonctionnement instable. Ignorer ces signes expose les composants à une usure accélérée et peut dégrader durablement les performances de l’installation.
Parmi les causes fréquentes figurent une canalisation d’aspiration trop étroite, une longueur excessive, un filtre encrassé, une vanne partiellement fermée, une température de fluide élevée ou une vitesse de pompage trop importante. La viscosité augmente également les pertes de charge et doit être prise en compte dans le dimensionnement.
NOS CONSEILS
Pour une pompe centrifuge, l’analyse repose notamment sur la comparaison entre le NPSH disponible de l’installation (NPSHa) et le NPSH requis par la pompe (NPSHr).
Une marge suffisante doit être conservée dans les conditions réelles de service, et pas seulement au point nominal théorique. Éviter la cavitation exige donc d’analyser l’ensemble du circuit d’aspiration, et non la pompe de manière isolée.
Supprimer une restriction, augmenter le diamètre de la canalisation ou réduire la vitesse peut améliorer la situation. Mais la correction pertinente dépend du fluide, de sa température, du niveau de la cuve, des pertes de charge et du point de fonctionnement réel.

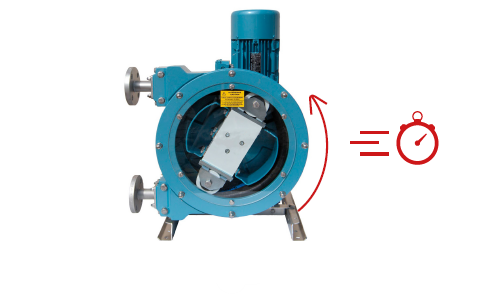

4. Faire fonctionner une pompe péristaltique à une vitesse excessive
Dans une pompe péristaltique, des galets ou des patins compriment successivement un tube afin de faire progresser le fluide. Le tube est donc sollicité à chaque rotation et constitue la principale pièce d’usure de cette technologie. Plus la vitesse augmente, plus le nombre de compressions du tube augmente sur une même durée. Sous forte pression, cette sollicitation peut s’accompagner d’un échauffement plus important.
Faire tourner la pompe plus vite pour obtenir davantage de débit peut alors réduire la durée de vie du tube, surtout si la pression de refoulement est élevée ou si la conduite présente une restriction. Un tube inadapté au produit, à la température ou à la pression peut encore amplifier le phénomène.
La vitesse admissible doit être validée selon le modèle de pompe, le matériau du tube, le fluide, la pression réelle et le cycle de fonctionnement.
Il convient également de vérifier la canalisation de refoulement, les accessoires installés, la viscosité et les éventuelles variations du procédé. Réduire uniquement la vitesse sans rechercher l’origine de la contre-pression peut masquer le problème plutôt que le résoudre.
NOS CONSEILS
Pour certaines configurations rencontrées par POMPES AB, une vitesse voisine de 20 tr/min lorsque la pression dépasse 3 bar constitue un repère prudent. Cette valeur ne doit toutefois pas être appliquée comme une règle générale.
Pourquoi le choix d’une pompe nécessite-t-il une analyse globale ?
Ces quatre situations ont un point commun : le symptôme visible n’indique pas toujours la cause réelle. Une pompe qui manque de débit peut être mal réglée, mais aussi mal alimentée. Un tube qui s’use rapidement peut signaler une vitesse excessive, une forte contre-pression ou une incompatibilité avec le fluide.
Une correction isolée peut ainsi déplacer le problème. Augmenter la pression d’air peut accélérer l’usure. Surdimensionner une canalisation sans vérifier le reste du circuit peut être insuffisant. Modifier un seuil de protection sans connaître la charge normale peut provoquer des arrêts intempestifs ou, au contraire, une protection trop tardive.
Avant de sélectionner une pompe, l’étude doit croiser la technologie envisagée, les caractéristiques du fluide et les conditions réelles de l’installation.
Les données utiles comprennent notamment le débit attendu, les pressions d’aspiration et de refoulement, la viscosité à la température de service, la compatibilité des matériaux, le mode d’utilisation et la fréquence des cycles. Cette lecture d’ensemble permet de définir une solution cohérente et d’éviter qu’un mauvais choix initial ne fragilise prématurément le futur équipement.
Bien définir son besoin avec POMPES AB
Préserver une pompe ne consiste pas uniquement à remplacer régulièrement ses pièces d’usure. La démarche commence dès la définition du besoin : une technologie adaptée au fluide et correctement dimensionnée sera mieux placée pour fonctionner durablement dans les conditions prévues.
Un dimensionnement cohérent, une installation correctement conçue et des pratiques opératoires maîtrisées constituent les trois premiers leviers de fiabilité.
Dans le cadre d’un projet d’achat ou de remplacement, POMPES AB aide ses clients à qualifier leur besoin : nature du fluide, viscosité, température, débit, pression et contraintes du procédé. Ces informations permettent de proposer une technologie de pompe cohérente et, selon l’application, les accessoires nécessaires à sa protection ou à son fonctionnement.
Vous avez un projet de pompage ou devez remplacer un équipement ? Présentez à POMPES AB votre fluide, les performances recherchées et vos conditions d’utilisation afin d’identifier une solution adaptée.
